I Vortex sono filtri separatori centrifughi (idrocicloni) con corpo in acciaio inox, particolarmente indicati per impieghi su acque con presenze di sabbie o di corpi solidi aventi peso specifico superiore all'acqua.
Categoria: Trattamenti speciali
Tipologia: Impianti speciali
I filtri Vortex sono in grado di rimuovere fino al 99% di solidi con dimensioni superiori ai 75μm arrivando al 65% di separazione su solidi con dimensioni fino a 50μm. Progettati per contenere al massimo le perdite di carico mantenendo ottime efficienze di separazione, i filtri Vortex lavorano in continuo, non hanno parti meccaniche in movimento né elementi filtranti al loro interno e sono completamente ispezionabili.

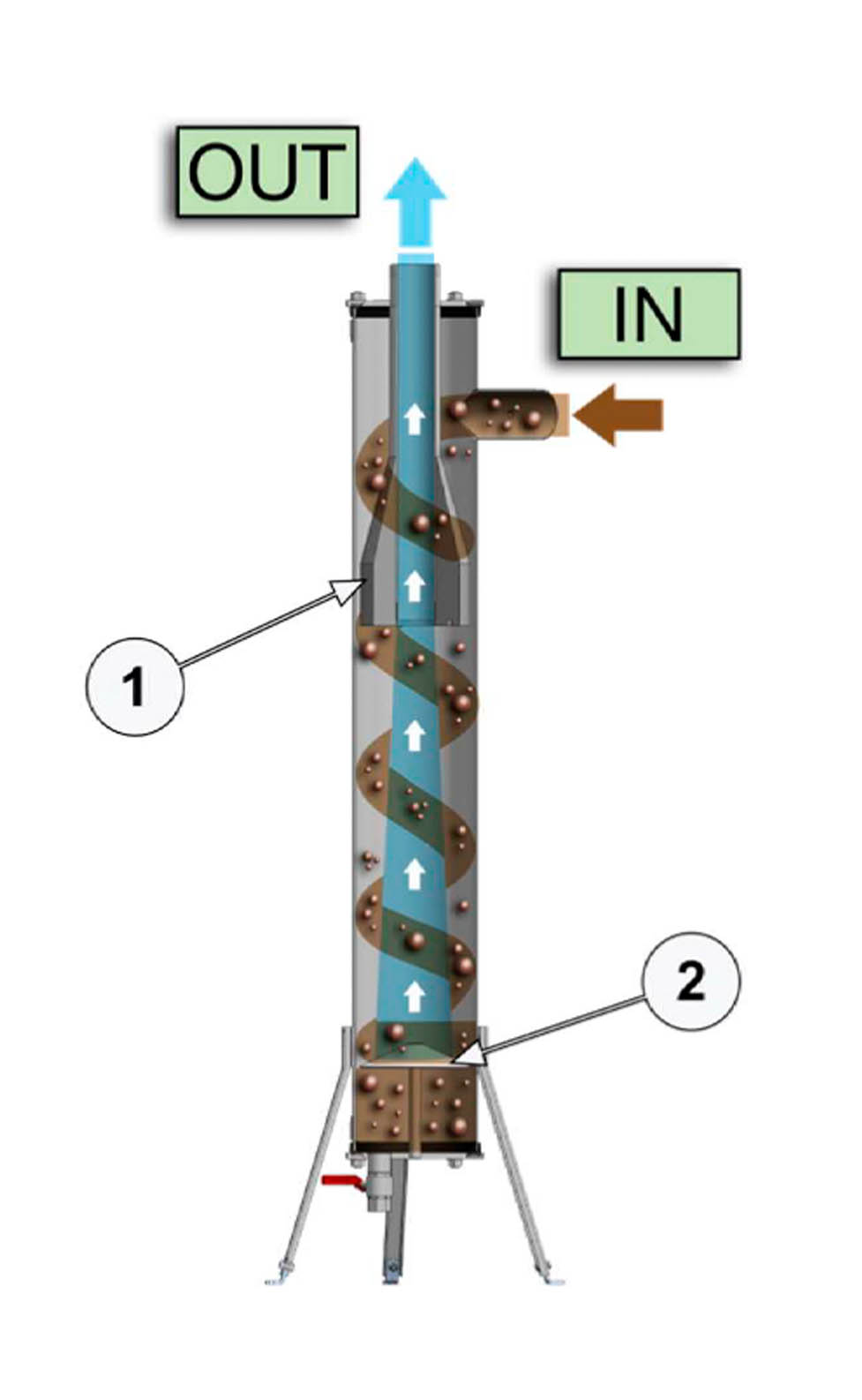

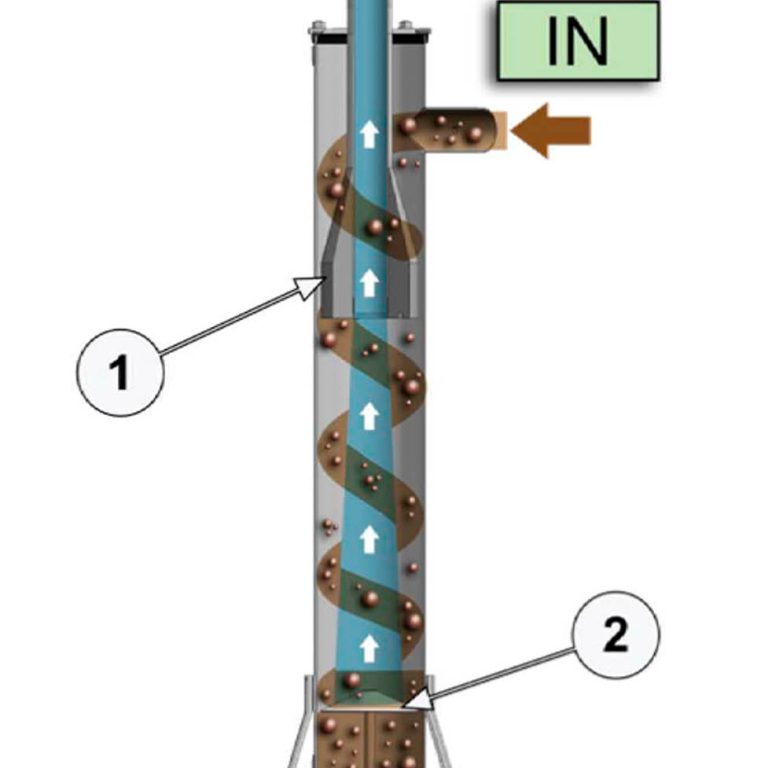

L’acqua da trattare alimenta il filtro tramite una connessione di ingresso studiata per aumentare la velocità del flusso e creare un moto vorticoso discendente lungo il corpo del filtro. Il moto viene ulteriormente incrementato da un cono acceleratore generando cosi la forza centrifuga necessaria per un’efficace separazione dei solidi.
L’acqua filtrata risale quindi centralmente verso l’uscita mentre i corpi solidi precipitano verso il fondo, dove vengono trattenuti da uno speciale deflettore che non ne consente il ricircolo, immagazzinandoli nel serbatoio di raccolta, da cui è possibile espellerli tramite l’apposito scarico.
Lo scarico di fondo può essere corredato di valvola manuale oppure automatica che proponiamo con apposito kit opzionale pneumatico, idraulico oppure motorizzato, comprendente tutti gli elementi necessari all’installazione e al funzionamento.
Il kit può essere dotato di centralina elettronica per il comando e la gestione dei cicli di pulizia o privo di controllo per poter gestire i cicli utilizzando un proprio controller o un quadro di comando preesistente.
Caratteristiche tecniche
- Portata da 2 a 300 mc/h
- Campo di filtrazione da 50 a 1000 µm
- Pressione massima di esercizio 10 bar (opzionale 16 bar)
- Temperatura massima 60°C
- Salinità < 10.000 ppm TDS
- Acidità pH da 3 a 9
